Montar etiquetas o pegatinas de bobina en Illustrator

Para imponer etiquetas de bobina, además de la propia etiqueta con su troquel (una linea continua que rodee toda la etiqueta por donde se va a cortar), necesitaremos crear una mesa de trabajo de 450 x 310 mm.

Tras crearla, haremos un rectángulo negro de 3 x 10 mm que sera nuestro topo (una marca que la máquina al detectarlo dispara el láser que cortará la pegatina).

La colocaremos cerca de la esquina superior izquierda.

Es el momento de traer la etiqueta, en este caso la linea de troquel es un círculo (es recomendable que tengan formas geométricas por los posibles problemas que pueden dar otras figuras de troquel cuando se les retira la pegatina circundante). Le pondremos unas marcas de corte para colocarla etiqueta justo al borde del documento.

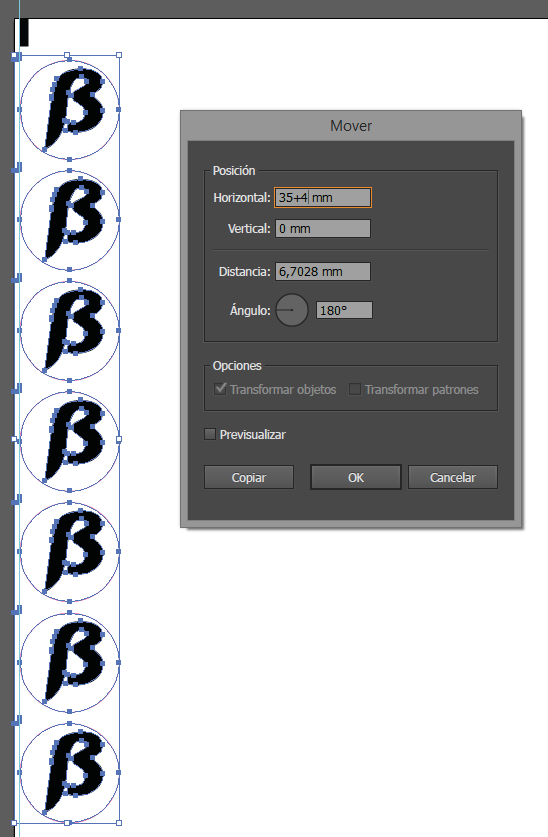

Ahora dándole doble clic en la barra de herramientas a la flecha negra nos saldrá una ventana emergente, duplicaremos la pegatina desplazando la copia la distancia del tamaño que tenga la pegatina verticalmente añadiéndole 4 mm de margen.

Una vez le demos al botón de copiar podemos seguir duplicando con el comando "ctrl+D".

Una vez tengamos todas las pegatinas verticales las seleccionaremos y las duplicaremos de la misma manera en horizontal

Habiendo rellenado todo el documento, seleccionamos todas las pegatinas y en el menú de objeto las agrupamos todas.

Las centramos en el documento...

...y ajustamos el documento a los bordes por el lado derecho e izquierdo.

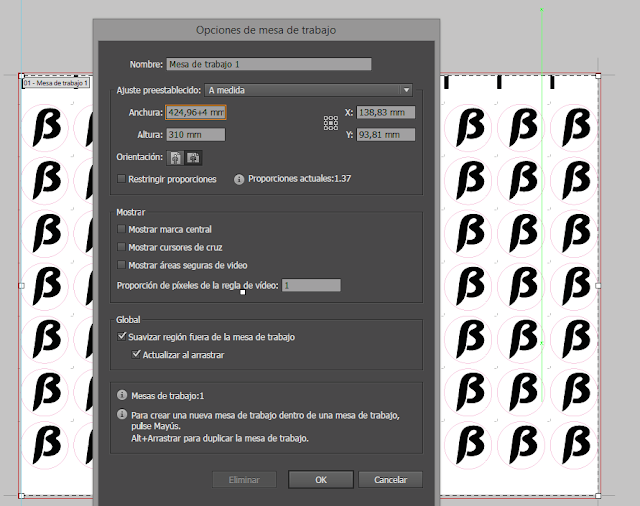

Luego (tras darle doble clic en la herramienta "mesa de trabajo") añadiremos 4 mm a la anchura del documento, con estos pasos conseguimos que en la bobina encajen perfectamente todas las pegatinas con 4 mm de margen a cada lado.

Hecho esto selecionaremos todos las lineas de troquel (seleccionando solo una con la flecha blanca y yéndonos al menú seleccionar/ Mismo/ color de trazo)...

... y las separaremos para crear un documento para imprimir (solo con la pegatina) y otro para cortar (solo con la linea de troquel), este último solo ha de tener una fila, ambos documentos como siempre se guardaran en pdf.
